复杂环境下烟囱的爆破拆除
时间:2021-08-18 09:20 来源:未知 作者:admin 点击:

1、工程概况

1.1周围环境

益海嘉里(岳阳)粮油工业有限公司烟囱位于岳阳市岳阳楼区沿湖大道25号益海嘉里(岳阳)粮油工业有限公司厂内,东经113°8′57″,北纬29°25′41″。该烟囱为钢筋混凝土结构,烟囱高度50m,底部外径为4.2m,底部主体壁厚为0.4m,顶部外径为1.98m,顶部内径为1.5cm,在其底部北面2.5m位置有一个100×140cm的烟道进口,在其底部南面位置有一个60×60cm的已封闭的出灰口。

烟囱坐落在厂房北面,南面约64m为厂房车间、南偏西约18m为原料库房;西侧14.5m为空压机房、31.5m为原料库房;北面约10m为高压管线、围墙、水沟,北偏东约81m为原水泥制品厂;东侧围墙外为水泥制品厂空坪、约120m为四栋旧厂房。爆破环境较复杂。根据烟囱周围环境及业主要求,烟囱选择正东方向倒塌(见图1-1  烟囱平面布置示意图)。

1.2烟囱结构

烟囱底部为红砖浆砌结构

底部外径:          R=420cm

底部内径:          r=340cm

底部砖壁厚:        B=40cm

顶部外径:          R=198cm

顶部内径:          r=150cm

顶部砖壁厚:        B=24cm

烟囱高度:          H=50m

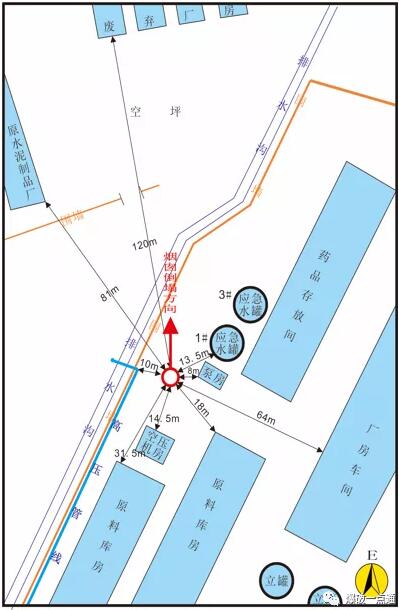

图1-1   烟囱平面布置示意图

2、爆破设计方案

2.1倾倒方向

2.1.1  烟囱倾倒方向

根据该烟囱所处的地理环境和位置,确定益海嘉里(岳阳)粮油工业有限公司烟囱其爆破后的倾倒方向为正东方向。

2.2 爆裂切口设计

爆裂切口的范围为外径的54%,成正梯形,炮孔布置沿倾倒轴线向两侧平均分布(见图2-1爆裂切口炮孔布置示意图)。

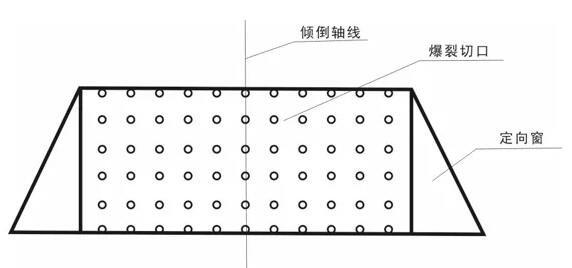

图2-1爆裂切口炮孔布置示意图

爆裂切口的下口宽=Rπ×54%=4.2×3.14×54%=7.125  取7.0m

爆裂切口的上口宽=Rπ×40%=5.278m   取5.2m

爆裂切口的高度=4B=4×40cm=1.6m     取1.6m

3、爆破参数设计与炮孔布置

3.1 爆破参数设计

最小抵抗线:W=1/2B=1/2×40cm=20cm

孔  间  距:a=(1~2)W=20×1.5=30cm  取a=30cm

孔  排  距:b=(0.8~1)a=1.0×30cm=30cm  取b=30cm

孔      径:Φ=38-40mm

孔      深:L=65%B=26.0   取L=26cm

单排孔数:n=爆裂切口上口宽÷a-1=520cm÷30cm-1≈16个

排数:m=爆裂切口高度÷b+1=160cm÷30cm+1≈6排

孔数:N=n×m=16×6=96个

炸药单耗:q取1.5kg/m3(经验值)

单孔装药:Q=abqB=0.30×0.30×1.5×0.40=54.0g/孔

取Q=60g/孔

总装药量:ΣQ=N·Q=60×96=5.76kg

3.2  炮孔布置

炮孔布置在爆裂切口内,定向窗内不设炮孔,爆前采用机械或人工开凿。倒向轴线两侧对称布孔,各布置8列炮孔,列距为30cm。每列炮孔6个,间距30cm。

4、起爆网络

烟囱采用非电导爆管雷管复式网络,每孔一发起爆雷管,用以引爆孔内炸药。以“大把抓”的形式每10~20发雷管的导爆管抓成一把,再用过桥雷管引爆每把导爆管。将所有过桥雷管再抓成一把,用一发雷管击发网络。

孔内用M5非电雷管,过桥雷管用M2非电雷管。击发用M2非电雷管,起爆网络(见图3导爆管复式网络起爆示意图)。

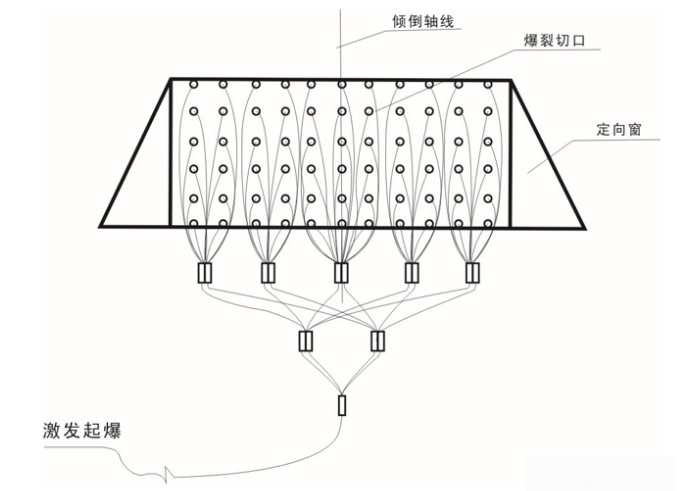

图3   导爆管复式网络起爆示意图

5、预处理

5.1定向窗开设

定向窗的开设,先在烟囱筒体上标示出定向窗的位置,再用常规炮机或人工破碎定向窗范围内的钢筋混凝土,形成定向窗洞口,定向窗须左右完全对称。

5.2内衬处理

待爆破烟囱内衬,在爆破前采用人工拆除,或者与外筒壁同时进行爆破。
